YAESU FT-51R

YAESU FT-51R : Wechseln der internen Stützbatterie
YAESU FT-51R : Changing the internal backup battery

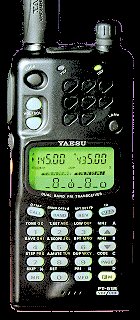

YAESU FT-51R

... nach über 10 Jahren Einsatz im Auto bei arktischen und tropischen Temperaturen
ertönte eines Morgens das " magische Blup " aus dem Lautsprecher des FT51-R -
- der Speicher war leer und die Grundeinstellung begrüsste mich   ;-)

Da im Handbuch " dieser Fall nicht vorgesehen ist " : Schraubenzieher gesucht und los gehts ...

click on image for larger view click on image for larger view

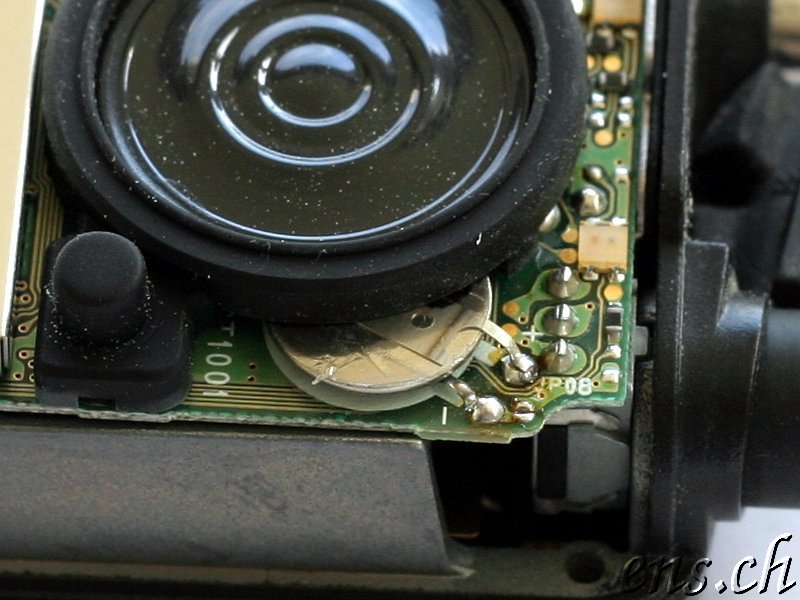

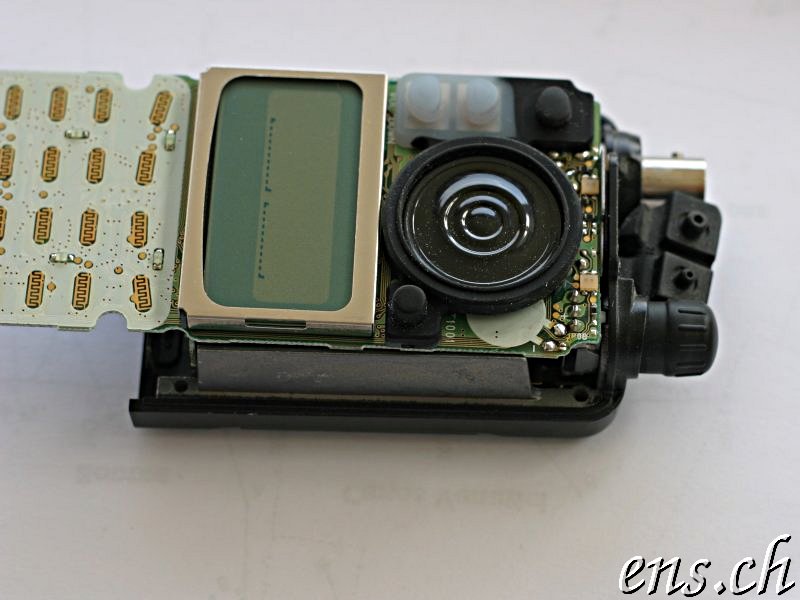

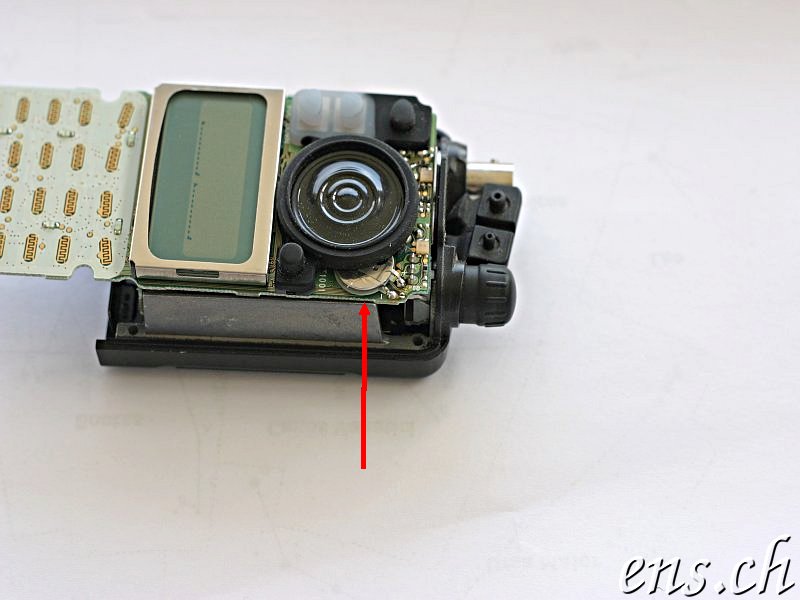

Gehäuseausbau und lokalisieren der Stützbatterie

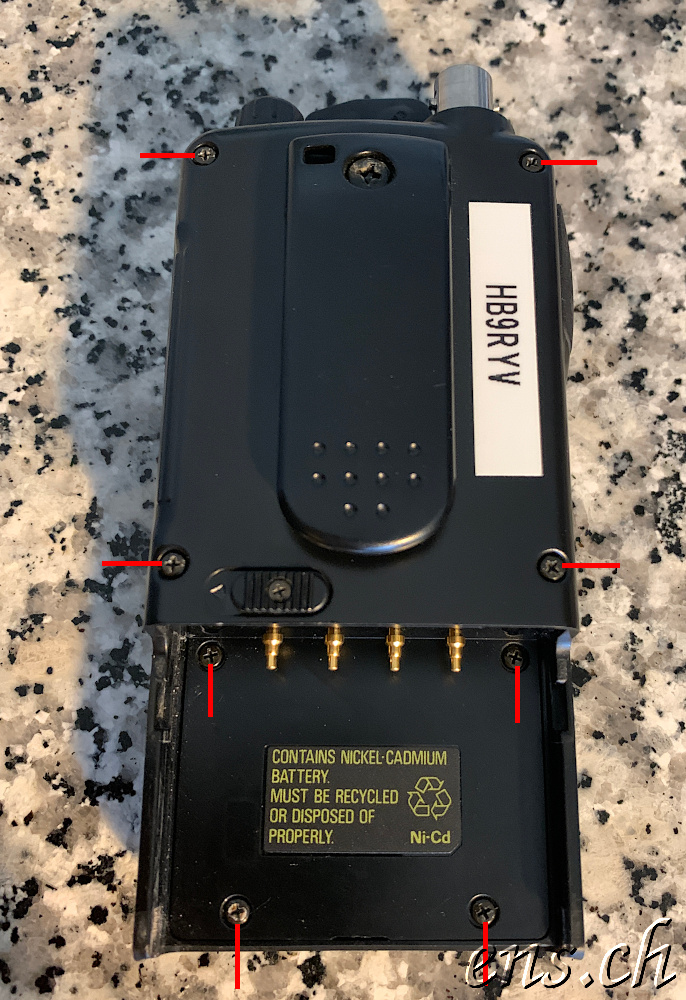

Nur diese 8 Schrauben müssen entfernt werden !

VHF/UHF (2m/70cm) - Transceiver : Yaesu, FT-51R - HB9RYV/m       Batteriewechsel YAESU FT51-R       Batteriewechsel YAESU FT51-R       ohne Batterie

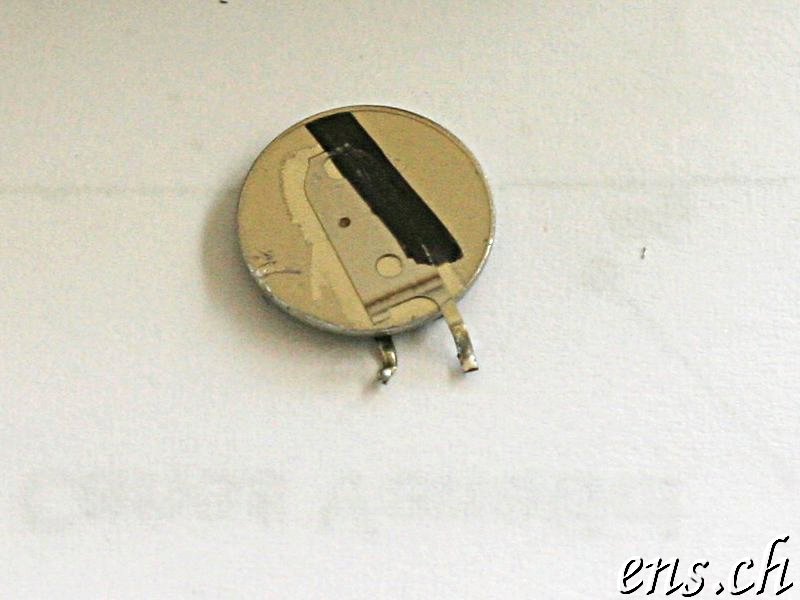

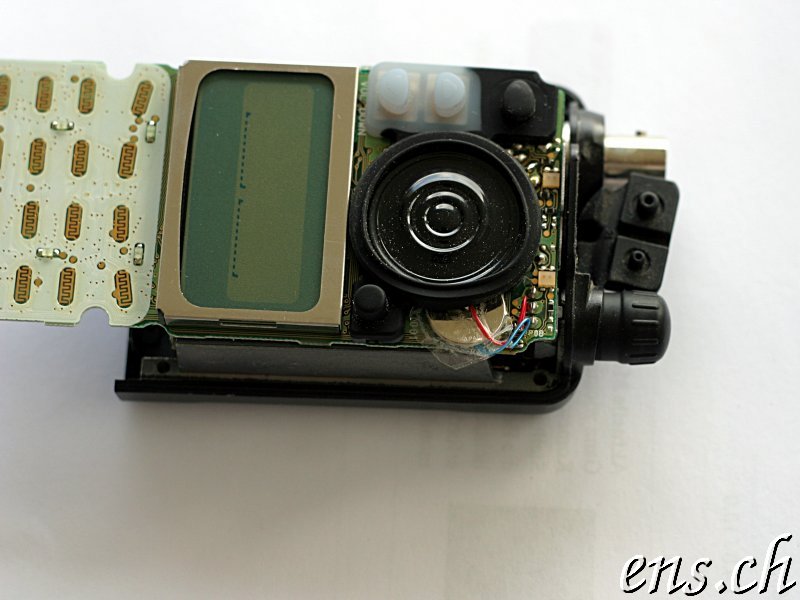

Auslöten der Batterie und ...

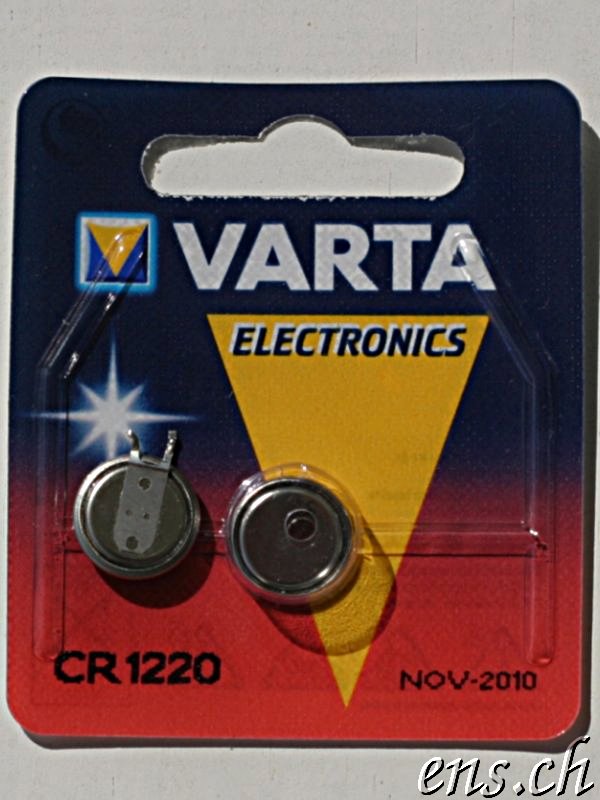

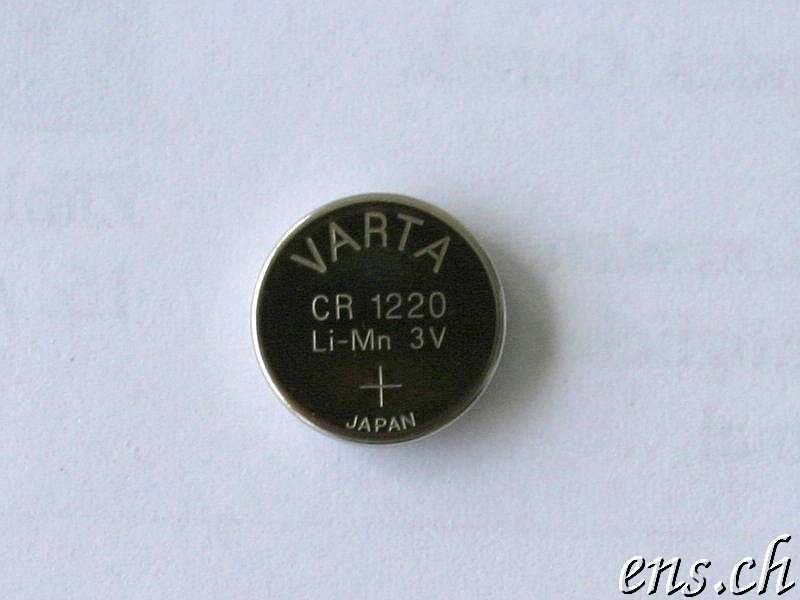

Varta CR 1220 YAESU FT51-R       Varta CR 1220 YAESU FT51-R       Varta CR 1220 YAESU FT51-R       Varta CR 1220 YAESU FT51-R       Varta CR 1220 YAESU FT51-R

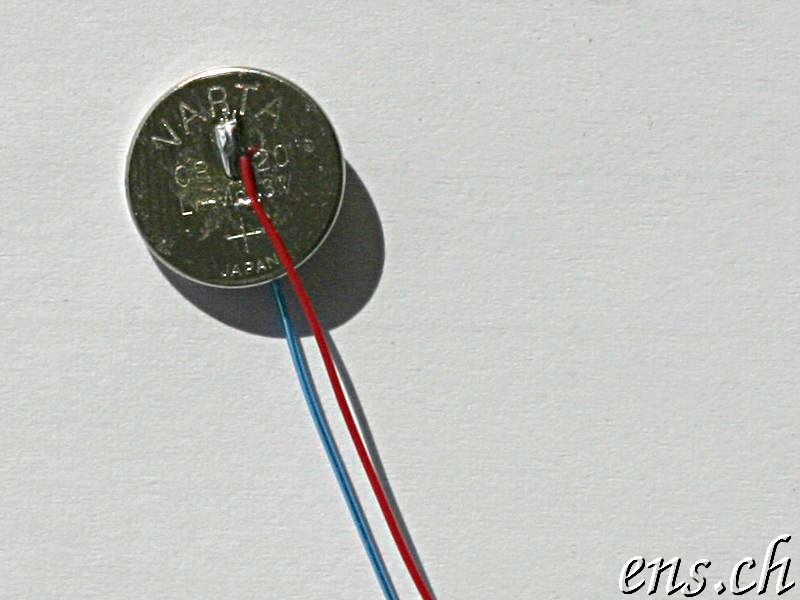

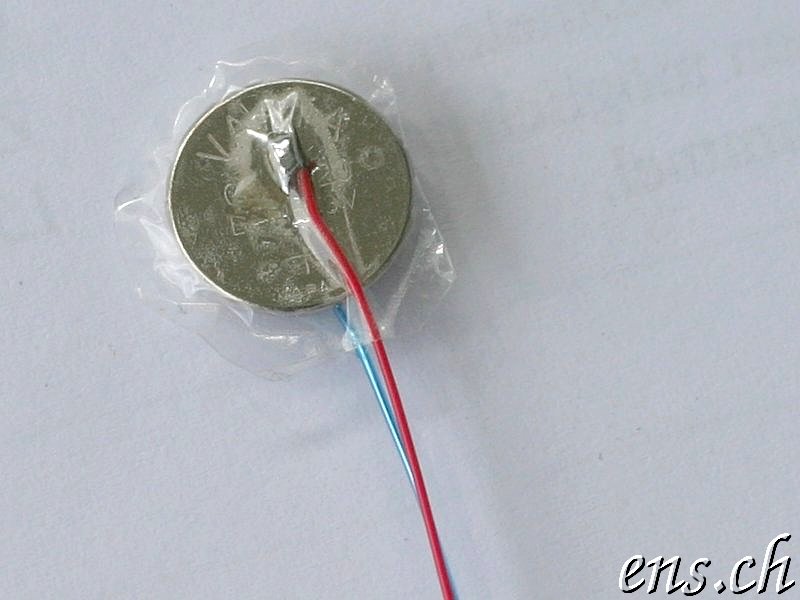

... vorsichtiges einlöten der " präparierten und isolierten " Ersatzbatterie
(da auf dem Original keine Typenbezeichnung zu ekennen ist, suche nach einer mit identischen Grösse)

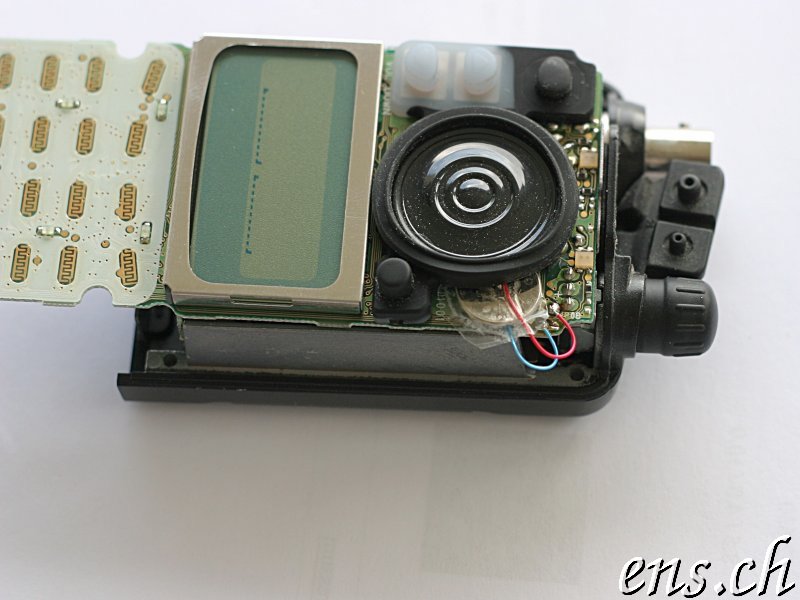

Batterie einlöten ...       ... und gut fixieren !

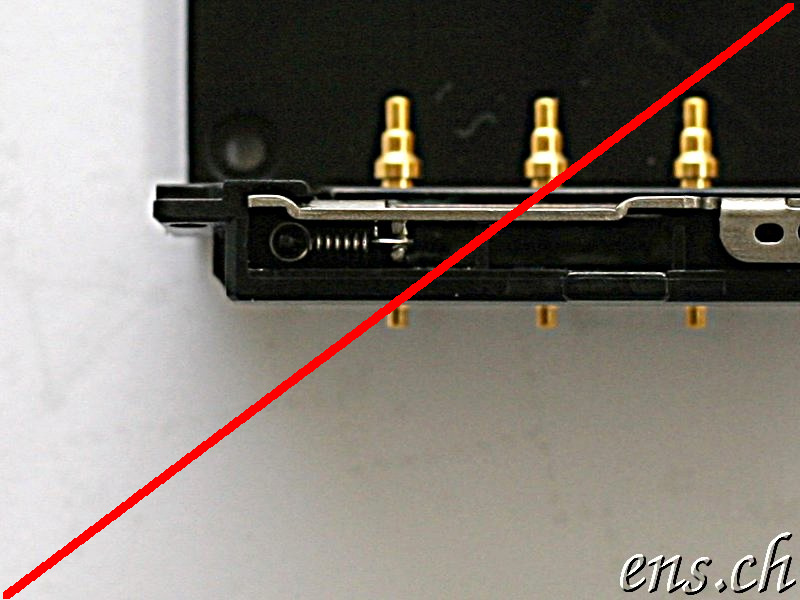

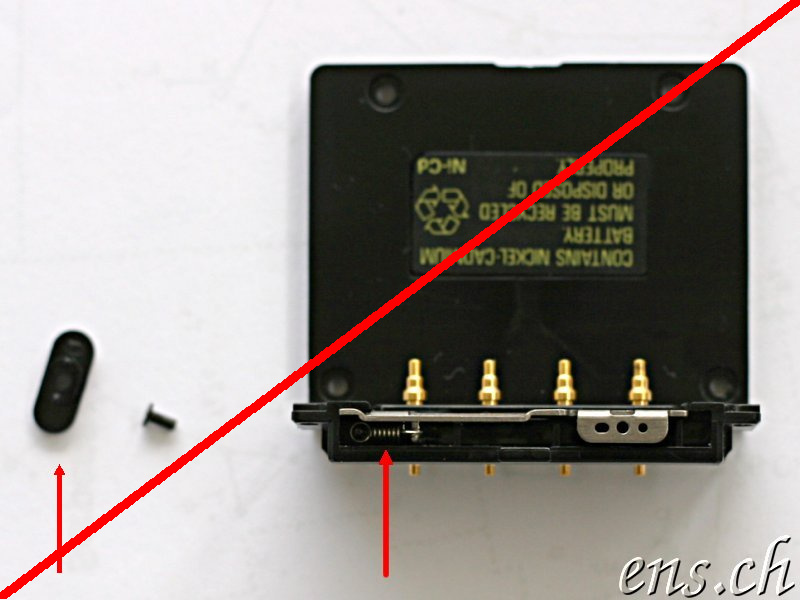

... wer es besser machten will, entfernt vorher auch den Schieber der Batteriefach-Arretierung
(dann bleibt die Feder im Gehäuseunterteil !)
 FALSCH : Der Schieber muss nicht entfernt werden, er bleibt komplett im Gehäuse !

Nicht entfernen ! :-)       Nicht entfernen ! :-)

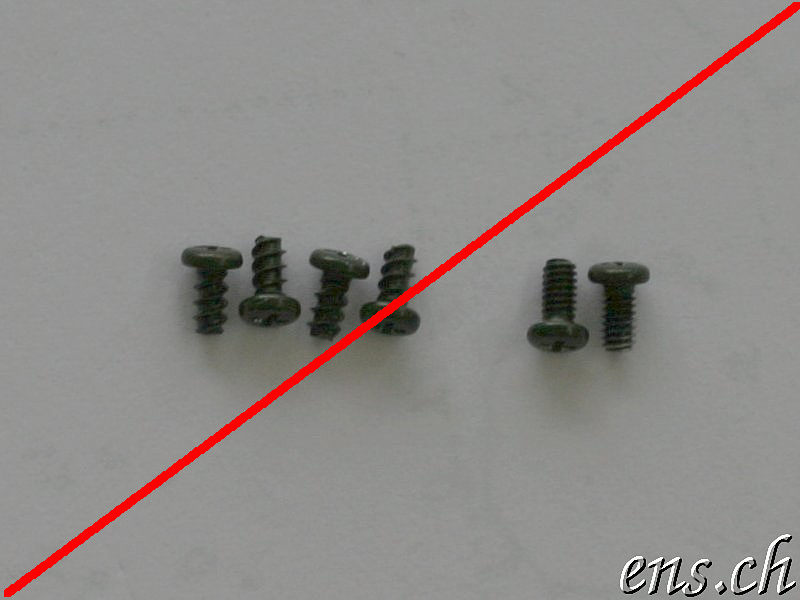

Achtung beim Zusammenbau : zwei Schrauben haben ein " Festgewinde " !

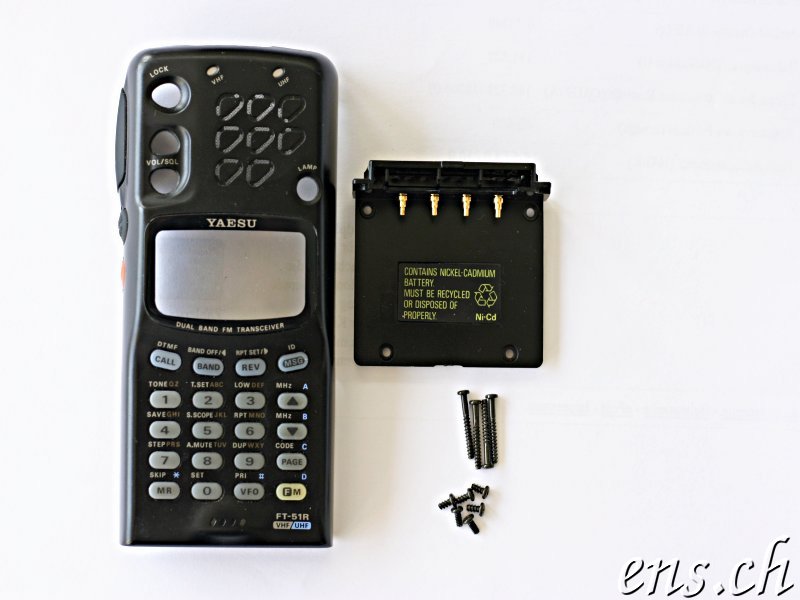

 FALSCH : Es sind 4 lange und 4 kurze Schrauben mit Schneidgewinde !

Es sind 4 lange und 4 kurze Schrauben mit Schneidgewinde !



Auf Wiedersehen in 10 Jahren ...



Gästebucheintrag : Ergänzung von OE1UHA

hallo peter,

erstmal danke für die anleitung zum tausch der stützbaterie im ft-51r.
hatte das selbe problem aber dank deiner anleitung schnell gelöst.

habe 2 infos zu deiner anleitung um ev. weiteren ham´s den tausch zu erleichtern.

1. die eingebaute originalbatterie bei meinem ft-51r ist eine "Panasonic CR1216"
2. der Lautsprecher mit den 4 tastern ist nur gesteckt und lässt sich leicht ausheben um mehr platz zu haben.

OK das war es schon
73 de Kurt OE1UHA

Manual FT51-R (PDF, 5.6 MB)

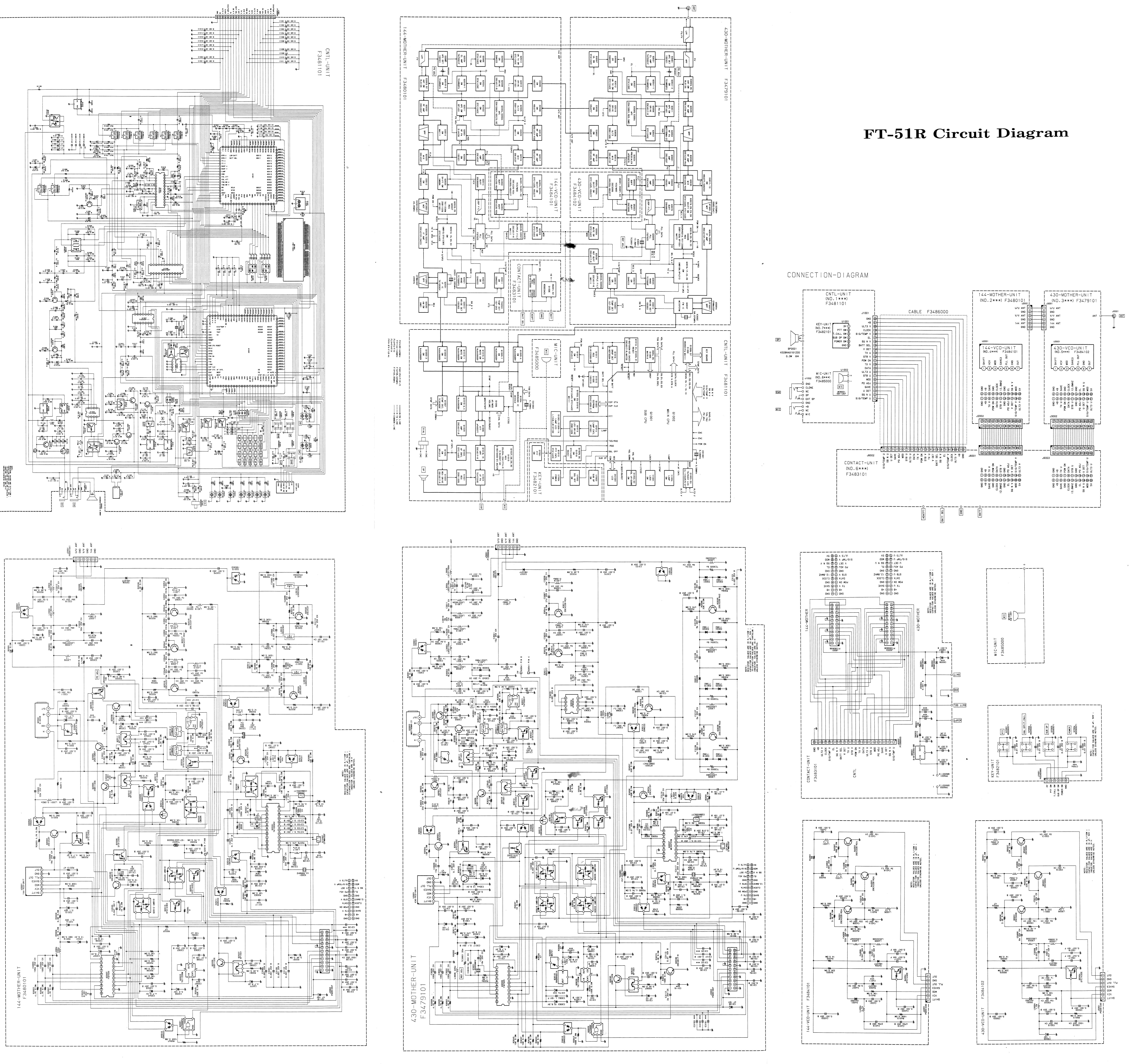

Schema FT51-R (JPG, 2.7 MB)
